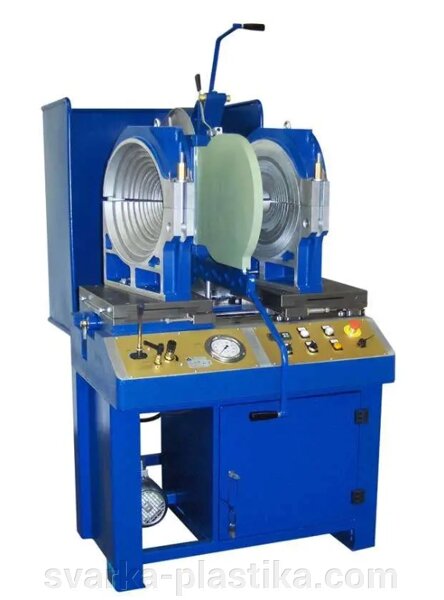

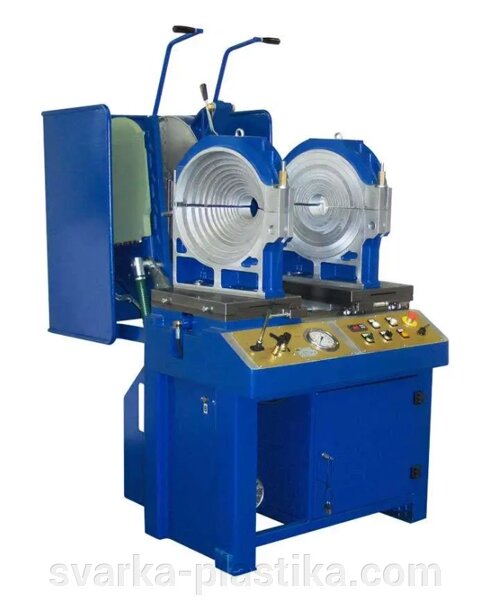

Цеховой сварочный аппарат PC400

Купить данное оборудование вы можете связавшись с нашими специалистами по указанным телефонам или написав на почту.

Весь представленный товар выполнен из высококачественного материала и имеет гарантийный срок 12 месяцев.

Ø труб, мм, до: 400

Привод: автоматический

Напряжение, В: 380

Тип: Стационарный

Цеховые сварочные машины KWH Tech PL 400 производства компании предназначены для:

приварка к литому бурту патрубка под фланец (прямой шов);

приварка к редукционным муфтам или литым отводам прямых патрубков, у которых изначально прямая шейка либо очень короткая, либо вообще отсутствует (прямой шов);

производство отводов (угловой шов, 0-45º);

производство крестовин и прямоугольных тройников (угловой шов, 90º);

производство Y-тройников (угловой шов 1, 120-135º;

угловой шов 2, 45-60º).

Особенности цехового сварочного аппарата KWH PL-400:

электропривод торцевателя с цепной передачей;

гидропривод центратора;

электронагрев сварочного зеркала;

ручной ввод и вывод сварочного зеркала и торцевателя в рабочую зону и из нее;

ручное запирание и закрывание всех трубных зажимов.

Варианты автоматизации сварочных аппаратов РL-400:

Неавтоматизированные - PL 400 C. Имеют ручное управление аппаратом. Органы управления находятся на панели управления, которая расположена в передней части главной машины. Сварочные параметры, среди которых - давление, температура и время, задаются оператором по сварочным таблицам вручную. Не предусмотрены обратные связи. Протоколирование отсутствует.

Высокая степень автоматизации - PL 400 CNC. В этом варианте нет панели управления электрическими и гидравлическими аппаратами, вместо нее рядом с основным агрегатом устанавливается блок CNC, который не только считывает информацию с датчиков температуры, давления и пр., но и управляет работой аппарата непосредственно, рассчитывая и регулируя оптимальную температуру сварочного зеркала, рассчитывая продолжительность для каждой сварочной фазы, управляя работой гидросистемы и пр.. После окончания процесса сварки в блоке автоматизации происходит сохранение данных о фактических и рекомендованных параметрах сварки с возможностью последующей их распечатки на внешнем или встроенном принтере, а также переноса данных в ПК для хранения и обработки.

Технические характеристики KWH Tech PL-400:

Рабочий диапазон Ø прямых швов, мм 90-400

Рабочий диапазон Ø отводов, мм 90-400

Рабочий диапазон Ø прямоугольных тройников и крестовин, мм 90-315

Рабочий диапазон Ø Y-тройников, мм 90-315

Питание, В 3х380

Установленная мощность PL 400 С, Вт 5,4 КВт, 8 А

Установленная мощность PL 400 СNC, Вт 6,1 КВт, 10 А

Максимальное давление, бар 160

Рабочая площадь гидравлических поршней, см2 6,47

Максимальный ход каретки, мм 210

Масса базового комплекта PL 400 С, кг 465

Масса базового комплекта PL 400 СNC, кг 510

Габариты базовой машины, мм 1300х1150х1400

Размеры транспортировочного ящика (базовый комплект PL 400 С), мм 1660х1120х1900

Размеры транспортировочного ящика (базовый комплект PL 400 СNC), мм 1660х1200х1900

Комплектация аппарата PL-400

Основная машина с подвижными столами, с гидравлической системой, с панелью управления (только для PL 400 C).

Электроторцеватель с рукояткой, подвижно закрепленный на базовой машине.

Сварочное зеркало с рукояткой, подвижно закрепленное на базовой машине.

Правый и левый поворотные призматические трубные зажимы Ø400 мм для выполнения угловых швов в диапазоне 0-45º при производстве отводов.

Вкладыши Ø90, 110, 125, 140, 160, 180, 200, 225, 250, 280, 315, 355 мм в призматические зажимы.

Ключи для всех рабочих регулировок машины.

Инструкция по эксплуатации, сварочные таблицы.

Деревянный ящик для хранения и транспортировки базового комплекта.
